概述
固定煤粉取樣裝置，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。在磨煤機日常運行中，磨煤機研磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率，增加發電成本，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時，及時調整、更換磨煤機研磨件或周整分離器折向門開度，以實現煤粉細度達到設計要求。

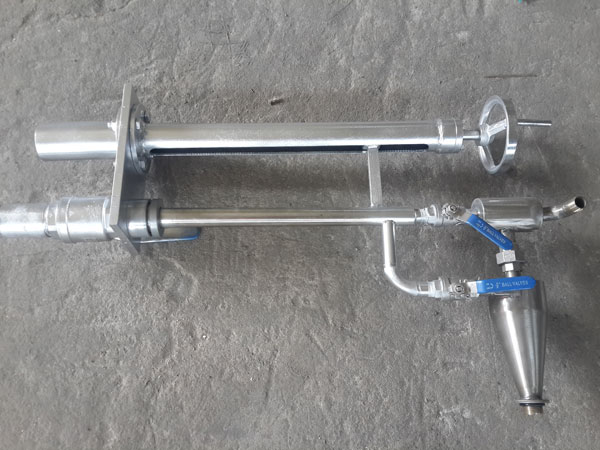

一、推入式固定煤粉取樣裝置
1、工作原理
(1)、 取樣工作原理
推入式固定煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣過程中，取樣管伸入煤粉管道中，所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器，其射流作用必然導致旋風分離器、取樣管、取樣瓶等部件產生負壓，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，氣體則被壓縮空氣抽吸重新送如煤粉管道中，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整，可實現等速取樣，使取出的煤粉樣品具有代表性。(壓縮空氣壓力- 般不超過0.1Mpa)。
(2)、防堵措施
設備使用過程中可以用壓縮空氣對取樣管進行吹掃，防止取樣管被煤粉堵塞。
(3)、防磨措施
取樣時搖動傳動機構，將取樣管緩緩地推入煤粉管道中，取樣口對著煤粉氣流來向，開啟所有閥門開始取樣。取樣完畢，搖動傳動機構，將取樣管退出煤粉管道中，置于煤粉管道外，避免煤粉氣流對取樣管的沖刷，達到防磨目的。
2、安裝要求
(1)、現場需提供0.4--0.6Mpa壓縮空氣。
(2)、該設備是垂直安裝在煤粉管道上具有操作平臺6001000mm處，開安裝孔，將固定支座焊接安裝在煤粉管道上。
二、旋臂式固定煤粉取樣裝置
1、工作原理
(1)、取樣工作原理
旋臂式固定煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣過程中，取樣管為展開伸入煤粉管道中，所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器，其射流作用必然導致旋風分離器、取樣管、取樣瓶等部件產生負壓，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，氣體則被壓縮空氣抽吸從新送如煤粉管道中，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整，可實現等速取樣，使取出的煤粉樣品具有代表性。(壓縮空 氣壓力一般不超過0.1Mpa) 。
(2)、 防堵措施
設備使用過程中可以用壓縮空氣對取樣管進行吹掃，防止取樣管被煤粉堵塞。
(3)、防磨措施
不取樣時，取樣管隱藏在外殼體中，置于煤粉管道外。?i?li escort 取樣時扳動取樣操作桿，將取樣管展開干保粉營道中，取樣口對 省保特氣流來肉，開自所有閔門開始取樣。取程完年，報動取樣提作桿將職梓管隱藏在外先體中置于保驗營進外，避免煤粉氣流對取樣管的沖刷，達到防磨目的。
2、安裝要求
(1)、現場需提供0.4- -0.6M玉縮空氣。
(2)、該設備是垂直安裝在煤粉管道上具操f作平臺1000m處，向下開500x 40mm (長X寬) (具體尺寸按煤粉管道參數計算)的安裝孔，焊接安裝法蘭固定外殼體。hosting
3、訂貨須知
(1)、訂貨時提供煤粉管道直徑、壁厚。
(2)、操作方式(電動、手動)。
