分(集)水器是由分水器和集水器組合而成的水流量分配和匯集裝置。分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回水支路和供水支路，其較大多為DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。

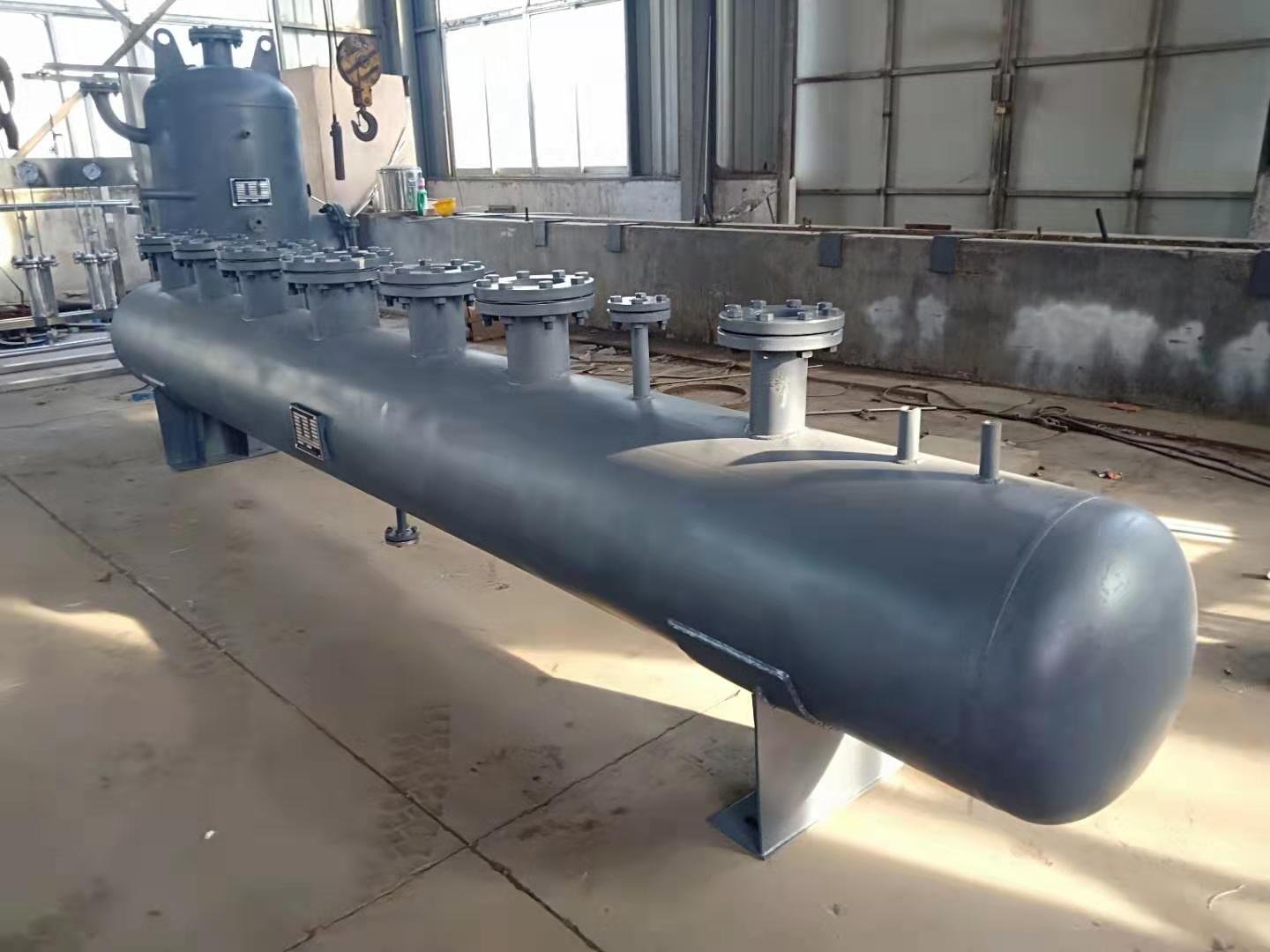

分水器結構一般由主管、分路支管、壓力表、溫度計、排污口等組成，其主管大多為DN50-DN1500不等，其分路支管按不同工程實際情況而定。（故在訂貨時提供詳細工程用圖或水路系統圖）。
分水器的筒體上根據不同工程實際情況連接多個分路支管，可將各路水匯集或者將一路水分集，設備上裝有壓力表和溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗水路系統時的速查個系統中污水排出。其回水可循環利用，故而可以達到更良好節能的效果，同時又可以滿足供熱與制冷的功能需要。廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、衛生熱水系統的水路系統中。我們是按照客戶及工程特性不同差異性需求定制各類集、分水器。
二、分水器制作材質要求
分水器是水路系統中用于連接多路水管，供回水的集分水裝置，一般集水器、分水器在整體水路系統中配套成壹組。
分水器材質：材質一般按水路系統用途特性與壓力要求分為：一、用于中央空調水路系統一般由優質碳素鋼Q235B或低合金鋼Q345R碳鋼板卷制，或無縫鋼鐵管制作而成（具體按水路系統壓力而定），能承受一定壓力，外表面做防腐和保溫處理。二、用于衛生熱水水路系統，為防止衛生熱水有銹水出現，危害人身健康，故材質一般用碳鋼經過熱鍍鋅處理或不銹鋼SUS304材質。

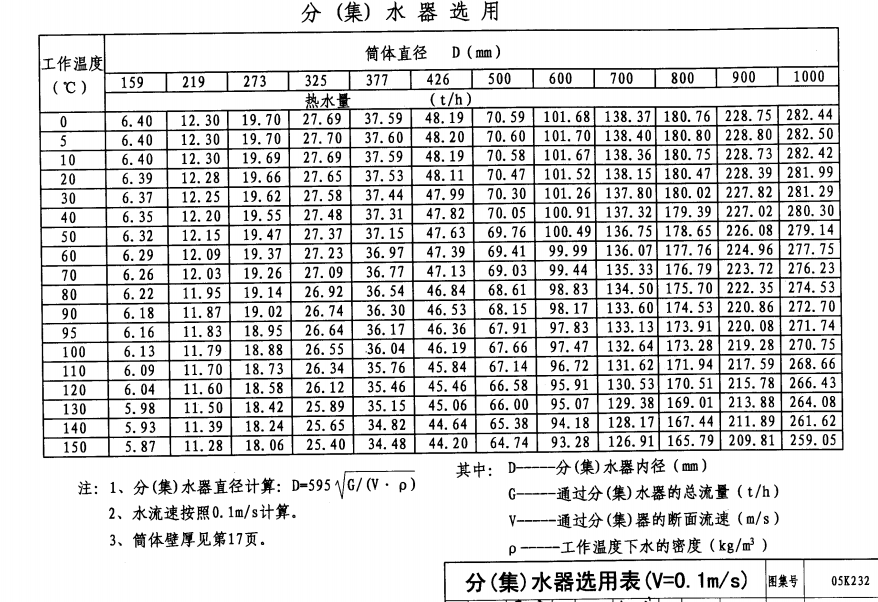

三、分水器設備選型及計算
1、筒體直徑一般不小于主管直徑的兩倍。
2、一般可按流經筒體流速計算而成，水的流速一般取0.15m/s-1.5m/s
3、筒體長度L根據接管的個數，直徑大小，管間距來計算，L=130+L1+L2+L3+Li+120+2h，筒體需要保溫時L=d1+d3+120mm，筒體不需要保溫時I=d1+d2+80mm。詳見國家建筑標準設計圖集《05K232分集水器、分汽缸》的要求。
4、筒體上溫度計、壓力表、排污管的方位由工程設計決定。
筒體直徑、設計壓力及封頭壁厚一般對應表
|
設計壓力 筒體壁厚 筒體直徑 |
0.6MPa |
0.8MPa |
1.0MPa |
1.2MPa |
1.6MPa |
|
159 |
4 |
4 |
4 |
4 |
4 |
|
219 |
5 |
5 |
5 |
5 |
5 |
|
273 |
6 |
6 |
6 |
6 |
6 |
|
325 |
6 |
6 |
6 |
6 |
6 |
|
377 |
6 |
6 |
6 |
6 |
6 |
|
426 |
6 |
6 |
6 |
6 |
8 |
|
500 |
6 |
6 |
6 |
6 |
8 |
|
600 |
6 |
6 |
8 |
8 |
8 |
|
700 |
8 |
8 |
8 |
8 |
10 |
|
800 |
8 |
8 |
8 |
10 |
10 |
|
900 |
8 |
8 |
10 |
10 |
12 |
|
1000 |
8 |
8 |
10 |
10 |
12 |
注：以上單位為mm，可根據具體不同工程水路系統的需求，定制各種規格的分水器。
四、分水器特點與技術關鍵
1、嚴格按照國家建筑標準設計圖集《05K232分集水器、分汽缸》及《GB150.1-4——2011壓力容器》設計、制造、檢驗，出廠資料完整、規范。（特別提示：按國家質量監督檢驗檢疫總局2009年頒布的《固定式壓力容器安全技術監察規程》（TSG R0004-2009）一章第3條第款之規定，由于此分水器設備內部介質是不高于標準沸點的水或≤90℃熱水。因此設備壓力容器類別屬：類外壓力容器，所以此集、分水器設備生產制造無須監督檢驗及壓力容器產品監檢證書，設備使用無須報監登記與定檢。）同時符合公共建筑節能設計標準《GB50189-2005》的要求。
2、各分路支管管法蘭嚴格按化工部《HG/T20592-2009鋼制管法蘭》配制，法蘭強度高、接觸面積大從而徹底杜絕與閥門接觸面的泄露，同時請用戶訂貨時提供分路支管所配閥門壓力等級，確保法蘭與對應閥門的匹配。
4、設備生產、制作、檢驗中嚴格執行相應標準、規范的要求，設備所有焊縫接口均打磨光滑，出廠前嚴格做好水壓試驗，確保產品使用過程中無泄露。
6、設備根據用戶提供詳細工程用圖或水路系統圖，我們?cè)O(shè)計人員優化設計分水器尺寸，同時在訂貨前請需方或終端用戶方相關設計人員或工程技術人員書面確認。
五、訂貨注意事項：
1、訂貨前請用戶說明設備運用的水路系統功能用途與要求（如設備使用的工作壓力或設計壓力等級、材質要求、防腐要求等），并煩請?zhí)峁┰敿?xì)工程用圖或水路系統圖，便于公司成本核算部進行理性的成本核算，給閣下提供性價比高、價格合理、誠信雙贏的產品。
2、訂貨時，我們公司的設計人員會根據閣下提供的詳細工程用圖或水路系統圖，進行詳細優化設計（含提供分路支管所配閥門壓力等級，確保法蘭與對應閥門的匹配。），經過我們優化設計后的圖紙請需方或終端用戶方相關設計人員或工程技術人員作出相應的書面確認，作為我們之間簽置的商業合同不可分割的一部份。
