儲氣罐,氮氣儲罐,壓縮空氣儲罐
分類
儲氣罐是指專門用來儲存氣體的設備。儲氣罐常用來儲存和儲運氣體。根據儲氣罐的承受壓力不同可以分為、超高壓儲氣罐，高壓儲氣罐，低壓儲氣罐、中壓儲氣罐；根據儲氣罐使用的金屬材料不同可以分為不銹鋼儲氣罐，碳鋼不銹鋼儲氣罐，合金材料不銹鋼儲氣罐。
在城市供燃?xì)夤こ讨杏糜趦Υ嫒細獾娜萜鹘Y(jié)構。容器的作用見儲氣罐，它也用于石油、化工和冶金等工業中。 按儲氣壓力不同分為低壓和高壓兩類，前者按構造又有濕式和干式之分。
高壓儲氣罐
罐體用優質高強度鋼板焊接成圓筒形或球形。球形罐的耗鋼量小，受力均勻。但球形罐的加工、安裝和焊接都比圓筒形罐困難,因此,一般只用于儲氣壓力較大的場合。圓筒形罐的兩端采用橢圓形或半球形封頭。當用橢圓形封頭時，為了使封頭強度與罐體相等，橢圓長短軸比可取2：1。
儲氣罐的構成

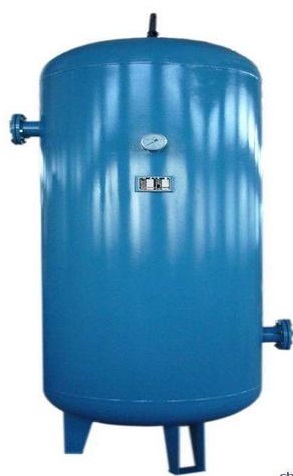

空氣壓縮機的儲氣罐由封頭、筒體和附著在儲氣罐上的若干個接管組成，其封頭、筒體由板材彎制而成，包括筒體，罐體通過法蘭連接上封頭和下封頭，上橢圓形封頭外側分別設有與罐內相通的壓力表接口、出氣口、安全閥接口，筒體具有一儲氣腔，下封頭的底部設有排污閥，下封頭的外壁上設有支座；儲氣腔內設有脫水器，脫水器包括具有錐形底面的圓柱筒體，下封頭內壁上設有與圓柱筒體固定連接的固定支架，筒體上設有一伸入儲氣腔且沿圓柱筒體的切向連接于圓柱筒體上的進氣管，圓柱筒體的頂面設有導氣管，圓柱筒體的錐形底面的底部連接出水管，出水管與排污閥連接。 [1]
儲氣罐的檢驗要求
通常作為簡單壓力容器，空壓機儲氣罐一直被認為是比較安全的一種特種設備，但也存在一定的危險性，在設計、制造質量、安裝標準、運行上、管理上如果出現問題，不符合規定要求，將會埋下隱患，在使用中可能發生嚴重事故，造成人員傷亡、設備損壞。
儲氣罐在安裝前需報裝，安裝后按照特種設備要求進行辦理壓力容器使用證、進行定期檢驗，檢驗合格取得檢驗報告后，方可投入使用。按照儲氣罐的壓力級別、使用年限要進行定期檢驗，未經定檢合格的儲氣罐不得使用。儲氣罐的容積、壓力高低應符合設計標準，不能隨便配置，一臺空氣壓縮機配備一臺儲氣罐。地面空氣壓縮機站的儲氣罐應避免陽光直曬，儲氣罐必須有檢查孔，要定期清除罐內的油垢。
儲氣罐安全附件及保護裝置要求
1、儲氣罐安全附件
1）安全閥
儲氣罐體安全閥主要作用就是，當空氣壓縮機出現故障而不能根據設置壓力自動泄壓、壓力達到安全閥的泄放壓力時，強制排放，不至于使儲氣罐壓力升得過高，所以安全閥要定期校驗，因為儲氣罐是用來儲存壓縮空氣的容器，當壓力和溫度一旦超過容器的承受能力就會爆炸。安全閥須按使用工作壓力定壓，安全閥靈敏可靠，并定期核驗。在運行中安全閥檢驗后不得自行拆封，要定期進行安全閥手動及自動啟動試驗，以檢驗安全閥的可靠性。安全閥常見故障有達到開啟壓力卻不開啟，沒有達到開啟壓力卻自動開啟。
2）儲氣罐壓力表
儲氣罐壓力表的主要作用是顯示罐體內介質壓力的指示表，壓力表每年應校驗一次，有檢驗合格證，使用中如果發現壓力表損壞，應及時更換，確保壓力表指示準確
2、儲氣罐保護裝置
1）儲氣罐必須安裝超溫保護裝置，運行中儲氣罐內的溫度應當保持在120℃以下，在超溫時能自動切斷電源并報警。
2）在儲氣罐出口管路上必須加裝釋壓閥，其口徑不得小于風管的直徑，釋放壓力應當為空氣壓縮機最高工作壓力的1.25~1.4倍。
3）由于壓縮后的空氣溫度較高，在經過儲氣罐會逐漸冷卻，空氣中的水分還會凝結出來，所以要定期將儲氣罐底部排污閥打開，將這部份水分排出，否則，不僅會影響壓縮空氣的質量還會使儲氣罐銹蝕掉，所以必須給儲氣罐安裝排水裝置。
排水裝置具備手動開關和電磁閥開關，正常情況下不需人工定時排水；若電磁閥發生故障，也可人工開啟手動開關進行排水，使得整個空壓機儲氣罐的安全性高，效率高、可靠性高、使用壽命長。 [1]
儲氣罐安全運行要求
1）建立健全相關的規章制度，包括操作規程、維修保養制度、運行記錄、巡查記錄、保護試驗記錄。應嚴格遵守操作規程，使得儲氣罐工作壓力不應高于規定壓力，并按時巡查，及時填寫運行記錄。
2）操作前，檢查儲氣罐外表是否破損，管路連接是否密閉，壓力表是否正常，壓力表是否在正常壓力范圍內，排氣閥要慢慢開啟，注意罐內水分排放，無異常后再將進氣閥門打開。
3）及時檢查管路及罐體有無泄漏，發現問題必須停機處理，不得帶病運行。
4）每日工作要及時進行設備巡查，檢查儲氣罐壓力表指示值，若工作壓力高于安全閥整定壓力時，安全閥應自動開啟，否則應該立即停止進氣，停止運行，管路出現漏氣，要及時修補，注意安全閥和壓力表是否正常即可。
5）儲氣罐在使用時，看儲氣罐底部排污閥是否安裝自動排水器，如已安裝了，要定期注意自動排水閥是否正常排水，否則空氣中的水分會因太多流到生產線，影響產品質量；如未裝，需要每班最少一次手動開閥排水。
6）儲氣罐屬高壓容器，其附近不允許有易燃易爆氣體，應保持罐體干凈、干燥、通風并且周圍嚴禁堆放雜物。7）在運行過程中嚴禁用有金屬器碰撞及敲打罐體。儲氣罐無嚴重腐蝕，支承平穩，焊接處無裂紋，運行中無劇烈晃動。
儲氣罐的爆炸原因分析與保養
1、儲氣罐爆炸的原因
儲氣罐內氣體壓力急劇上升，若超過罐體壁厚的強度極限，安全閥失效就會發生儲氣罐超壓運行。儲氣罐內因為積碳，硬顆粒在運動時發生的機械沖擊以及靜電放電等產生的火花，因冷卻不良，致使儲氣罐積存大量油污和碳化物，且未及時清理，造成罐內積碳燃燒，容易發生儲氣罐燃燒爆炸。
2、儲氣罐的保養
1）儲氣罐的維護保養很重要，每天應檢查管道連接螺絲是否松動和失效，螺絲涂抹黃油，防止螺絲銹蝕拆檢不便，損傷罐體，罐身保持潔凈無銹蝕，每年對罐體油漆做防銹處理，當檢查修理時，應注意避免木屑、鐵屑、拭布等掉入儲氣罐及導管內。儲氣罐如果長期不用，應排出罐內水分，罐內保持干燥。
2）儲氣罐體外觀應色澤光亮、表面處理均勻，焊縫平整、線條清晰，必須有設備銘牌，設備銘牌上有儲氣罐工作壓力、制造日期、容積大小、出廠編號、重量、容積、標明該儲氣罐的介質、監檢單位、制造單位、銘牌正下方必須有產品的鋼印號，按國家相關規定，每臺儲氣罐出廠都必須配有質量保證書。建立儲氣罐設備的一機一檔，包括儲氣罐檢驗報告、使用證、相關技術資料、規章制度、圖紙等內容。操作人員必須持證上崗，實現遠程監控?zé)o人值守，要由專人定時巡查，發現問題及時處理。
