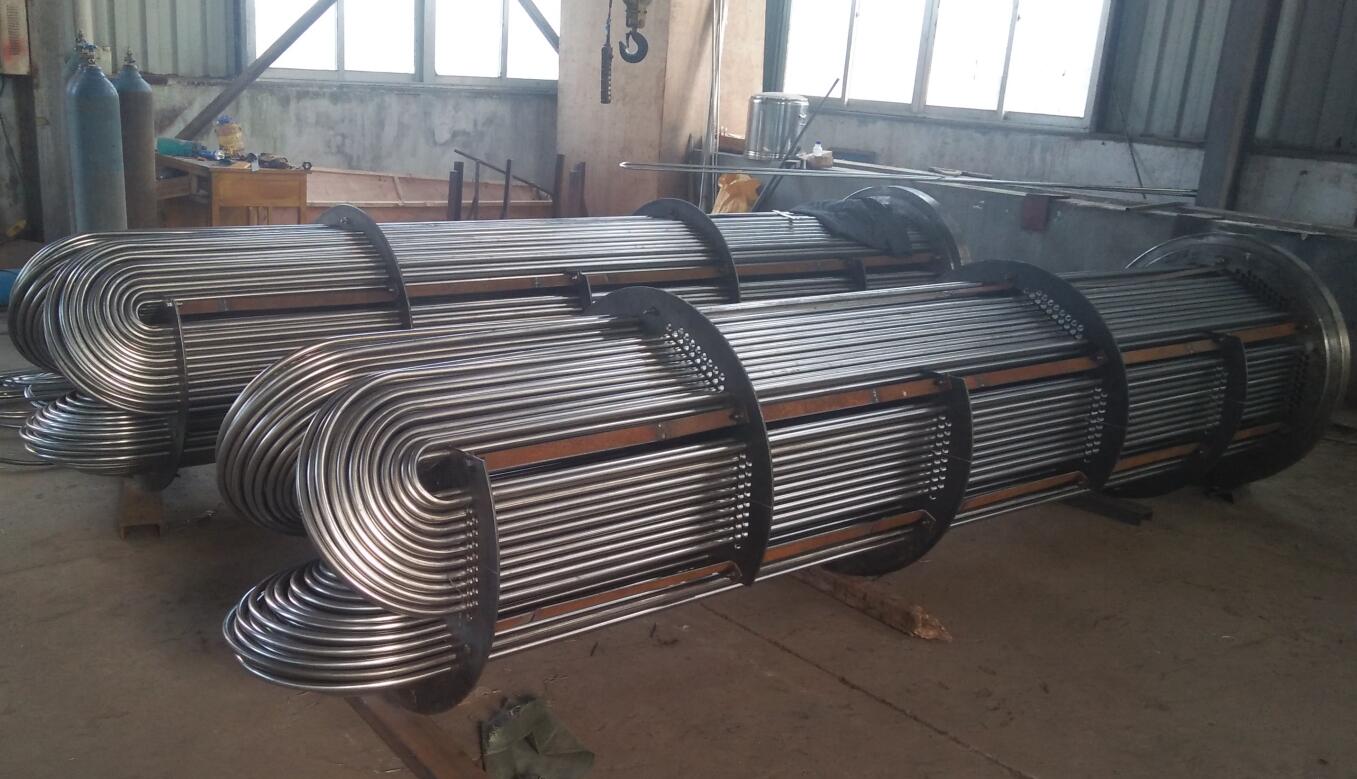

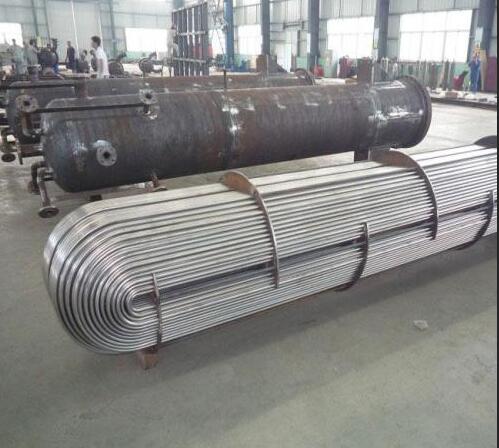

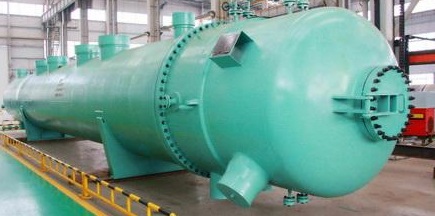

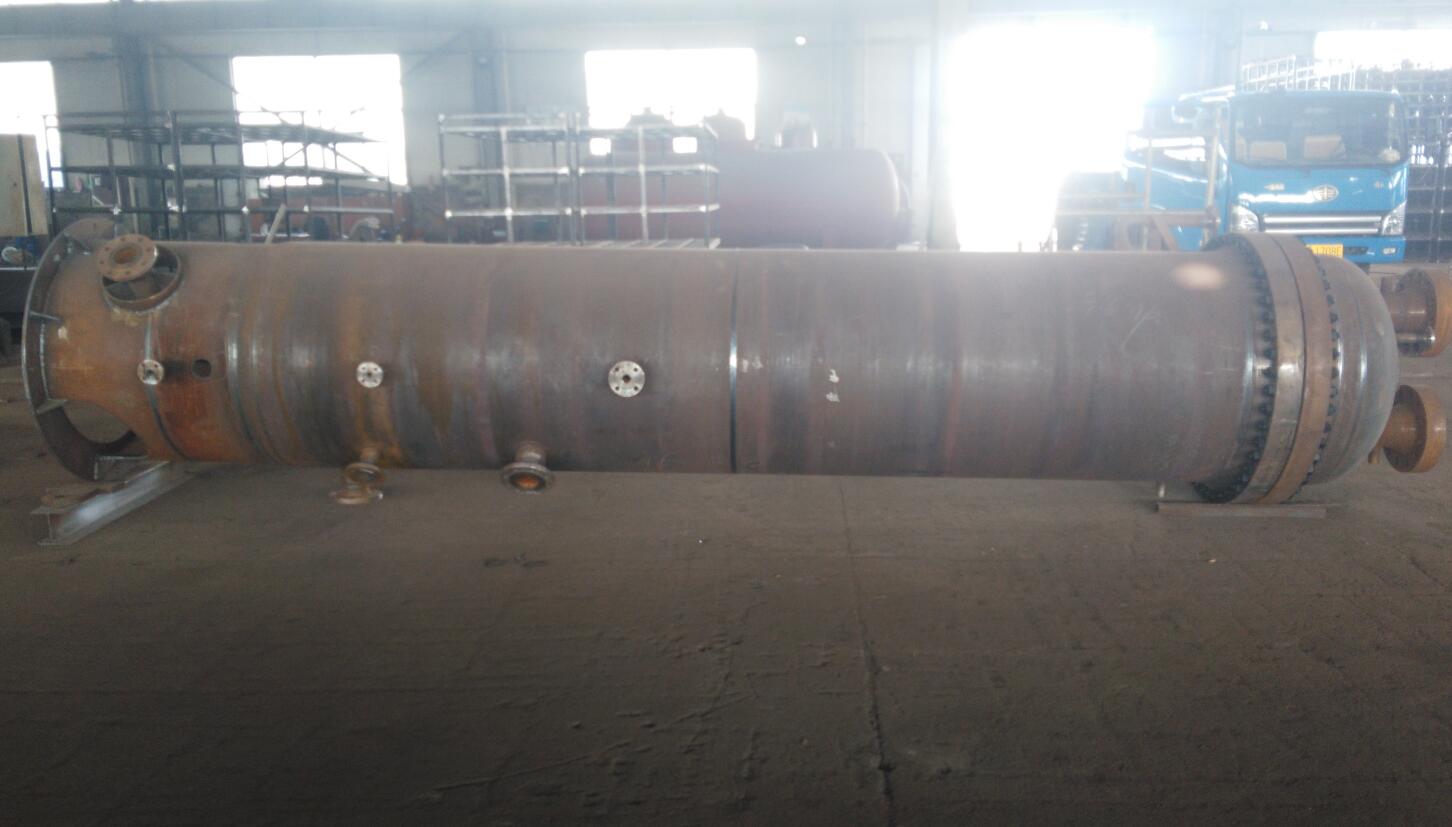

盤管高加,高壓加熱器
1、高低壓加熱器的作用：
高低壓加熱器是利用汽輪機抽汽加熱鍋爐給水的裝置，提高電廠熱效率，節省燃料，并有利于機組安全運行。
2.高低加的工作原理：
從汽輪機來的溫度較高的過熱蒸汽，從加熱器的蒸汽口進入，首先在過熱蒸汽冷卻段完成一次熱傳遞:利用蒸汽的過熱度加熱即將離開本段加熱器的給水（凝結水），使給水（凝結水）出口溫度進一步提高。隨后蒸汽進入飽和段，在此進行第二次傳熱：加熱蒸汽再次釋放大量的潛熱并凝結成飽和疏水是加熱器主要的傳熱區。飽和疏水聚集在設備下部，并在壓差的作用下靠虹吸原理進入疏冷段，飽和疏水放熱加熱剛進入加熱器的給水（凝結水），完成第三次傳熱，zui后疏水成為過冷水經由疏水出口離開本體。注：大型機組的低壓加熱器不采用過熱蒸汽冷卻段。
3、高低加疏水系統
加熱器的疏水指抽汽在加熱器內放熱后形成的凝結水。
加熱器疏水系統的作用：
1）疏放及回收各級加熱器的蒸汽凝結水；
2）保持加熱器內水位在正常范圍內，防止汽輪機進水。
高加正常疏水：
高加疏水系統正常疏水采用疏水逐級自流方式，既上一級加熱器的疏水通過級間的壓差排入下一級加熱器中，zui低一級#3高加疏水排入除氧器。#3高加的疏水管道上的調節閥前靠近除氧器 處還安裝逆止閥，以防止除氧器內的水汽倒入#3高加，造成振動。正常疏水調節閥在低二水位時全關，在高一水位及以上時全開。
高加危急疏水：
當加熱器水位達到高二水位及以上時，應開啟危急疏水調節閥將疏水排向凝汽器事故疏水?dāng)U容器。其中#1高加危急疏水排入低壓側凝汽器擴容器，#2、#3高加危急疏水排入高壓側凝汽器擴容器。
注：低負荷時，加熱器的級間壓差較小，可能出現正常疏水不暢，加熱器水位升高，危急疏水閥參與水位調節，保持加熱器在高三水位以下運行。
低加正常疏水：
采用逐級自流疏水，即#5低加疏水排至#6低加，#6低加疏水分兩路分別排至#7A和#7B，#7A（B）低加疏水排至#8A（B）
?#8A（B）疏水至低（高）壓側凝汽器擴容器
低加危急疏水：
?#5、#7B、#8B低加危急疏水排至高壓側凝汽器擴容器；
?#6、#7A、#8A低加危急疏水排至低壓側凝汽器擴容器。
4、高、低加排空氣系統
高加排空氣系統
加熱器管系和殼體中的不凝結氣體會增加加熱器的傳熱熱阻，阻礙蒸汽與給水之間的換熱，并且還會對熱力設備造成腐蝕。因此，在所有加熱器的汽側和水側均裝置排汽裝置及管道系統。以從加熱器和除氧器中排出不凝結氣體，以提高傳熱效率和防止腐蝕。
水側排氣：每臺高加都有一路排空氣管道，以便加熱器充水時排出水室中的空氣。
汽側排氣：各級高加的汽側均設有啟動排氣和連續排氣裝置。啟動排氣用于機組啟動和水壓試驗時迅速排氣；連續排空氣用于正常時連續排出加熱器內不凝結氣體。
每臺高加汽側設有兩路啟動向空排空氣管道，啟動排氣通過隔離閥排向大氣。每臺高加汽側還有一路連續排空氣管道，接入除氧器。
每臺高加的抽汽系統是獨立的，且出口管均設有逆止閥。每臺抽汽管道上均有節流孔板，以防止過多蒸汽流入除氧器。
低加排空氣系統：
水側排空氣管道：#5、#6低加上各設有兩路水側排空氣管道。
汽側排空氣系統：直接排入大氣中，#5、#6低加都設有一路啟動排氣，與一路運行排氣管道一起接入凝汽器。7A（B）、#8A（B）低加沒有啟動排氣管道。只有一路連續排空氣管道。運行排空氣管道上設有節流孔板，如果節流孔板堵塞，啟動排氣管可作為連續排空氣使用。
5、高加給水系統和抽汽系統
水側：從給水泵來的給水，通過給水入口三通閥進入高加，在高加內進行熱交換后通過給水出口閘閥進入鍋爐，當加熱器水位達到切除水位時，由變送器發出信號，迅速關閉給水入口三通閥和出口閘閥，給水走旁路進入鍋爐。
汽側：每臺高加的抽汽管道上裝有電動止回閥和隔離閥。電動止回閥和隔離閥于抽汽口之間的管道裝設放水閥，在每次冷啟動前，應開啟抽汽管道的放水閥，排盡積水。啟動時應緩慢開抽汽閥，設備溫升不宜大于3℃/min
6、高加聯成閥（高加三通）
高加聯成閥就是切換三通閥。當高加故障時，關閉通往高加的水路，同時打開旁路，保證鍋爐給水供應。此時的給水溫度因沒有經過高加而降低。高加聯成閥是高壓加熱器配備的自動保護裝置，以保證在高加管系發生泄漏，或疏水調整門卡死等異常情況時，由此閥門自動關閉向高加管系通水而打開旁路通水，由于高壓加熱器為了要切斷給水，所以設計一套水側的保護閥門，高加聯成閥的稱呼是指一套閥門所以稱為聯成閥，有入口連成閥及出口聯成閥之分。高加入口聯成閥也就是大家常說的給水三通閥，三通閥有電動、液壓之分，因為高加水側出口閥設計為電動閘閥居多。
高加聯成閥都是水壓閥門，靠給水做動力，在需要時關閉聯成閥切斷給水，給由小旁路管（兩根）出口聯成閥（也叫止回閥）。止回閥在小旁路來水的作用下關閉，同時給水通過止回閥流到鍋爐，避免鍋爐斷水，同時保護了高壓加熱器。此閥門的設計比較獨特，分為上閥座及下閥座，當閥門打開給水進入高加時，閥芯與上閥座接觸密封，保證給水不走小旁路；當閥門關閉，給水走小旁路進入鍋爐時，閥芯與下閥座接觸密封，保證高加能夠解列、檢修。
