內置式除氧器,無頭除氧器
一、火電廠除氧器應用現狀
除氧器是火力發電廠中的重要熱力設備。目前熱力發電廠中普遍采用的是熱力除氧，它費用低，而且同時可以除去水中的氧氣和其他氣體，并無任何殘留物質。
目前國內火力發電廠中普遍采用的是帶有除氧頭的常規除氧器(以下簡稱有頭除氧器)，它的類型有噴霧填料式、淋水盤式及噴霧淋水盤式。除氧過程是在除氧頭中完成的，包括在噴霧層的初步除氧，可除去水中的大部分氣體，在下面的淋水盤層或填料層進行深度除氧，除去水中的殘余氣體。
隨著對外技術交流的不斷深入，我公司吸收國內外先進的除氧技術和設備，我公司根據幾十年生產和設計除氧器的經驗，其設計制造的內置式無頭除氧器(以下簡稱無頭除氧器)，以其獨特的優點與性能取得客戶的一致好評。

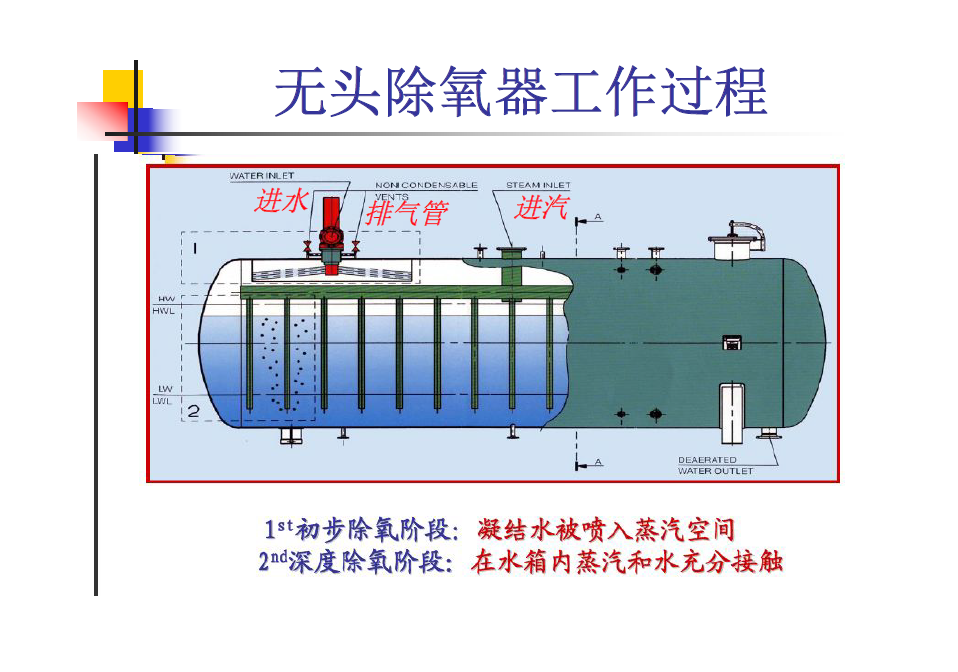

二、無頭除氧器的工作原理：
凝結水從盤式恒速噴嘴噴入除氧器汽空間，進行初步除氧，進入水空間后流向出水口；加熱蒸汽排管沿除氧器筒體軸向均布，加熱蒸汽通過排管從水下送入除氧器，加熱蒸汽與水混合加熱，同時對水流進行擾動，將水中的溶解氧及其它不凝結氣體從水中帶出水面，達到對凝結水進行深度除氧的目的；水在除氧器中的流程越長，則對水進行深度除氧的效果越好。未凝結的加熱蒸汽（此時為飽和蒸汽）攜帶不凝結氣體逸出水面流向噴嘴的排汽區域（噴嘴周圍排汽區域為未飽和水噴霧區），在此區域未凝結的加熱蒸汽凝結為水、不凝結氣體則從排氣口排出。不凝結氣體在流向排氣口的流程中，除氧器筒體直徑越大在水容積一定的情況下， 則汽空間不凝結氣體分壓力越小，這樣就能有效控制不凝結氣體在液面的擴散，避免二次溶氧的發生， 因此，除氧器筒體采用大直徑為佳。
江蘇天錘電力輔機有限公司內置式無頭除氧器采用先進的設計方案和制造工藝，同常規除氧器相比具有很多優點。除氧效果好，可靠性高，能保證各工況下除氧水含氧量≤5μg/L，正常運行時通常在1μg/L左右。適應負荷變化能力強，采用定、滑壓運行方式，負荷在額定負荷的10～110％之間變化時均能保證上述除氧效果。內置式無頭除氧器啟動時不存在常規除氧器啟動時振動現象。加熱蒸汽從上面下送入，使除氧器整體工作溫度降低，金屬熱疲勞壽命大大提高。此外其系統設計簡單，結構緊湊，檢修維護方便。工作過程中，排氣損失極少，大大節約了運行費用。目前已有在數家已建和在建的電廠中使用我公司無頭除氧器。投運的電廠均達到良好的運行效果。
1、內置式除氧器汽源：
除氧器的加熱蒸汽有兩路汽源,分別為四抽和輔汽，四抽引入底部主要用于深度除氧和加熱給水；輔汽引入本體內經分配管后均勻布置在汽水空間，供啟動時加熱用。加熱蒸汽排管沿除氧器筒體軸向均布.
無頭除氧器（內置式除氧器）除氧原理
（1）初級除氧過程
在初級除氧階段，凝結水經過高壓噴嘴形成發散的錐形水膜向下進入初級除氧區，水膜在這個區域內與上行的過熱蒸汽充分接觸，迅速將水加熱到除氧器壓力下的飽和溫度，大部分氧氣從水中析出，在每個噴嘴的周圍設有四個排氣口，以及時排出析出的氧氣。
（2）深度除氧原理
經過初步除氧的水落入水空間流向出水口；加熱蒸汽通過排管從水下送入，與水混合加熱，同時對水流進行擾動，并將水中的溶解氧及其它不凝結氣體從水中帶出水面，達到對凝結水進行深度除氧的目的.
水在除氧器中的流程越長，則對水進行深度除氧的效果越好。

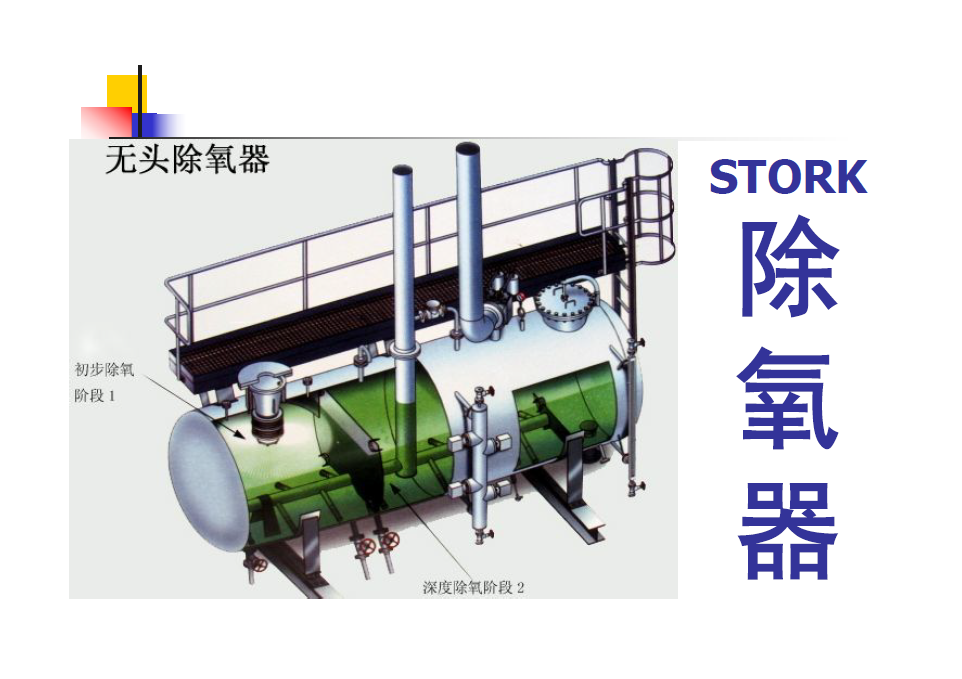

無頭除氧器（內置式除氧器）結構
1、總體結構：其主要部件由殼體、恒速噴嘴、加熱蒸汽管、擋板、蒸汽平衡管、排氧口、出水管及安全門、測量裝置、人孔等組成。
1、蝶形噴嘴
噴嘴的布置和作用
除氧器的兩側分別安裝有一個蝶型噴嘴，凝結水分兩路進入除氧器。噴嘴的作用在于使凝結水形成適當?shù)乃?，以獲得最佳的水滴，既增大水與蒸汽的接觸表面積，又縮短了氣體離析的路徑。
除氧器共布置有兩只進口噴頭（流量為1200t/h，由荷蘭STORK公司進口或國產），由于噴頭弧形圓盤的調節作用，當機組負荷大時，噴頭內外壓差增大，弧形圓盤開度亦增大，流量隨之增大。當機組負荷小時，噴頭壓差降低，弧形圓盤開度亦減少，流量隨之減少。使噴出的水膜始終保持穩定的形態，以適應機組滑壓運行。
2、除氧器汽平衡管
每個加熱蒸汽管路上均設一路蒸汽平衡管，并在蒸汽平衡管上裝有逆止閥，起到平衡供汽管和除氧器壓力的作用。在正常運行時蒸汽平衡管不起作用，當供汽壓力突降時逆止閥打開，使除氧器的壓力跟跟隨汽源壓力一同變化，減小除氧器和供汽管的壓差，進而防止供汽管內進水。
無頭除氧器（內置式除氧器）的特點
適應能力強：除氧器的最大出力不小于鍋爐BMCR工況蒸發量105%時所需給水量，且在低壓加熱器工作不正常時，除氧器應能適應此時對給水溫度和流量要求，保證給水的含氧量符合要求。
防超壓：配置排汽能力足夠大的安全閥（不應少于4只全啟式彈簧安全閥）；設計壓力一般不小于汽輪機額定負荷工況時回熱抽汽壓力的1.25倍
防汽機進水：配置完善的水位檢測裝置——磁性翻轉水位計；水位開關；水位變送器，有三級保護信號，另有溢流管。高水位報警；高高水位，自動開啟溢流閥；超高水位，3號高壓加熱器疏水排疏水擴容器，強制關閉四段抽汽電動截止閥和逆止閥。
防蒸汽倒流：進汽管和汽平衡管均設置逆止閥。
