取樣冷卻器，汽水取樣器，汽水取樣冷卻器
取樣器簡介

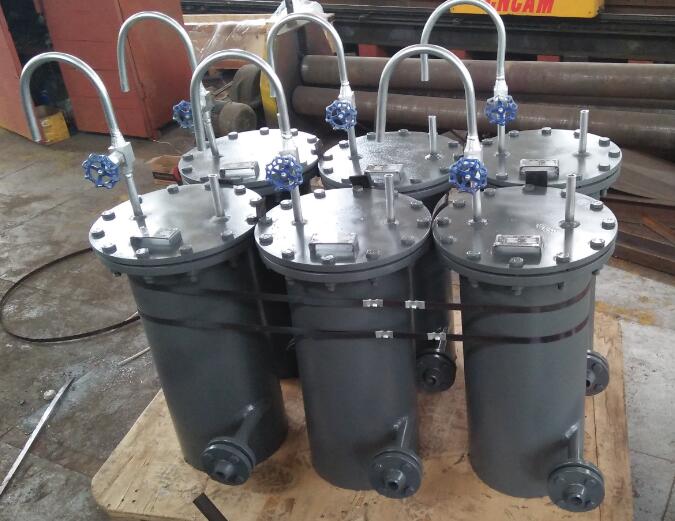

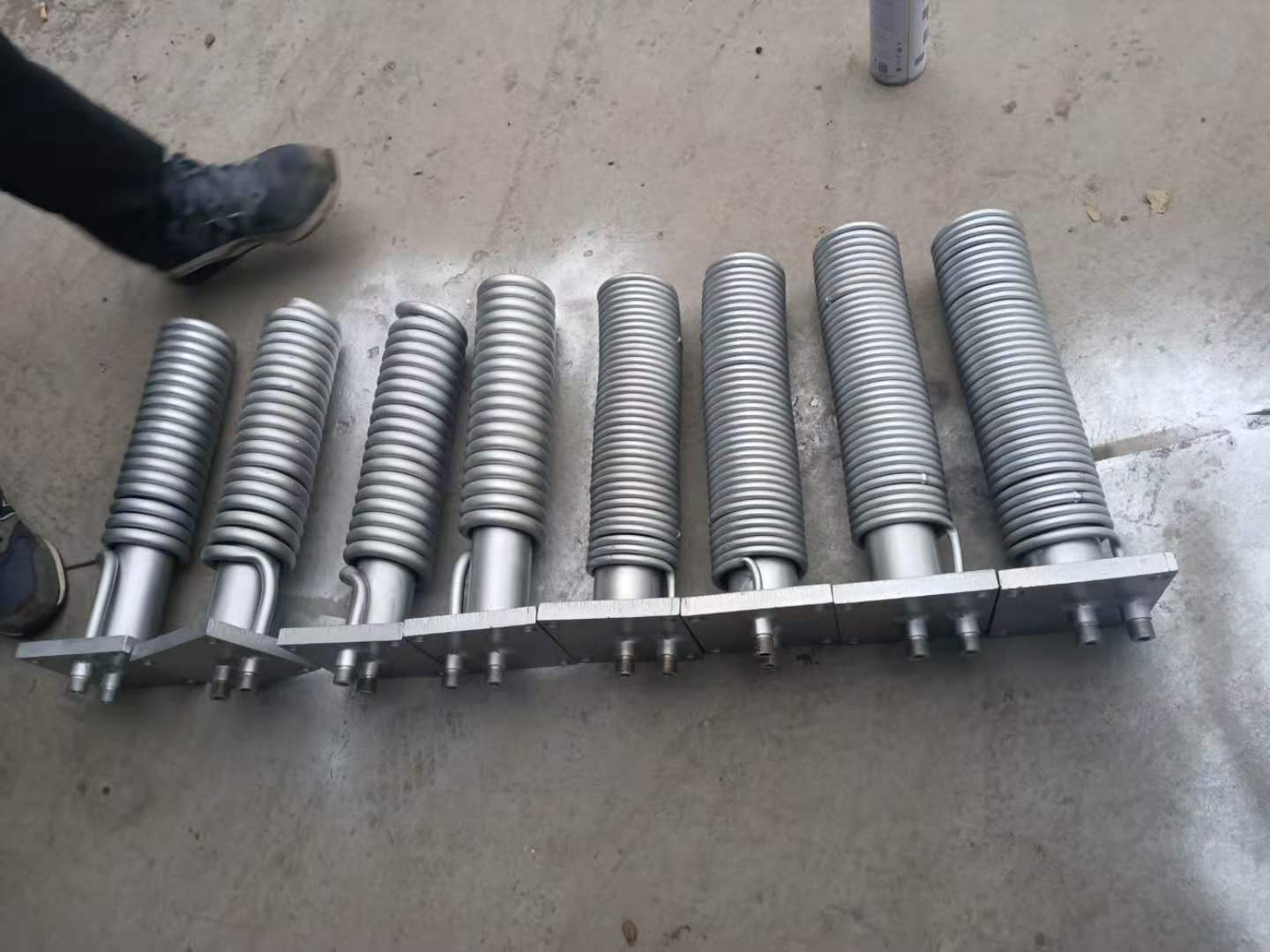

汽水取樣冷卻器適用于溫度較高的液體和汽體等介質取樣，取樣冷卻器采用螺旋管式(俗稱：蛇形盤管式)表面冷卻結構。取樣導管均采用耐用、抗腐蝕、不污染采集樣品的優質不銹鋼管,避免了樣品在取樣過程中被導管中的金屬腐蝕物污染。該產品具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

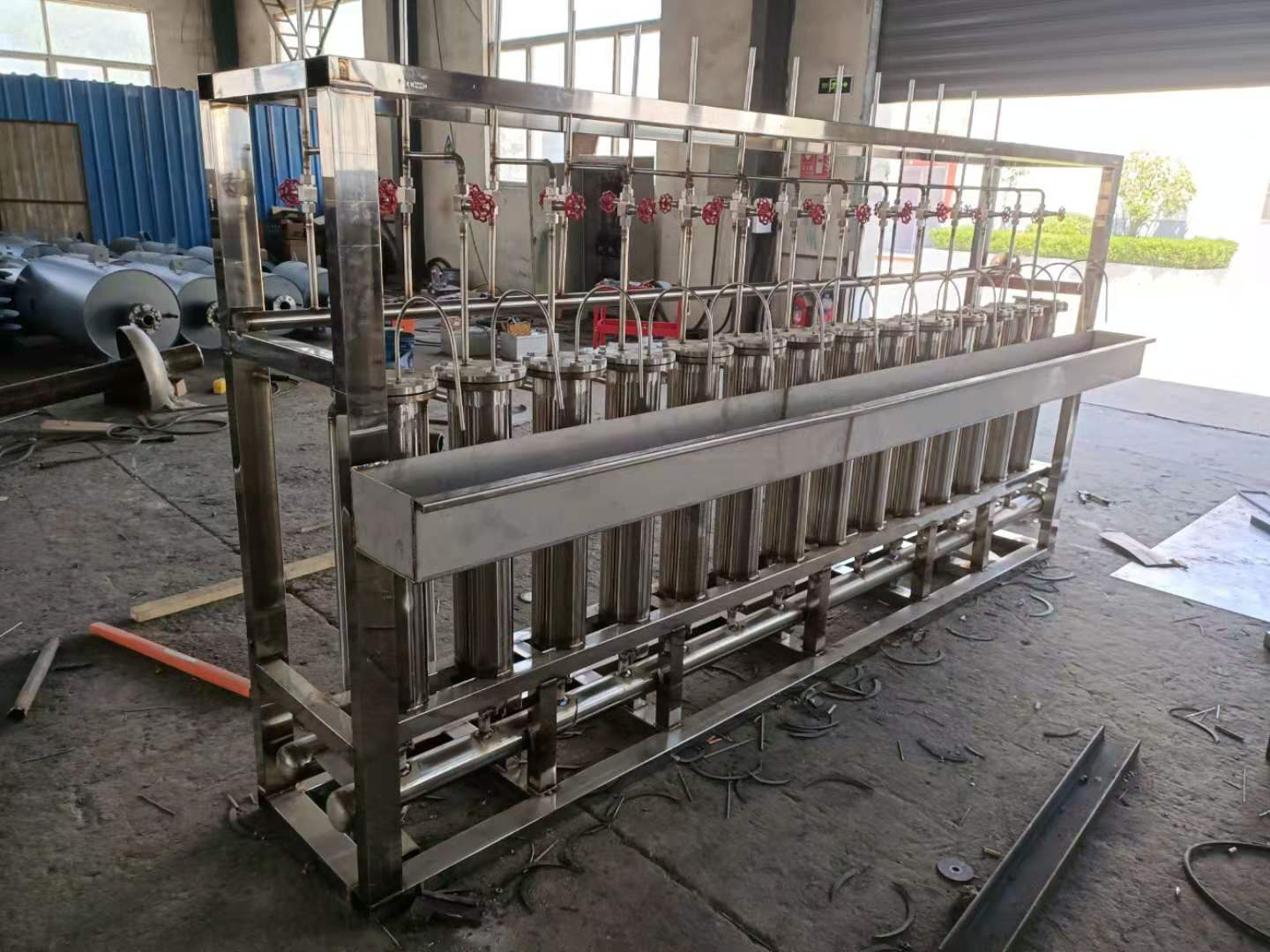

汽水取樣器在火電廠鍋爐及其熱力系統中主要應用于鍋爐水取樣冷卻、給水取樣冷卻、蒸汽取樣冷卻、除氧水取樣冷卻、凝結水取樣冷卻、疏水取樣冷卻等。根據樣品采集點的分部及集中，東勱電力設備提供單臺取樣冷卻器和多功能取樣冷卻器兩種，多功能取樣冷卻器（又稱：組合式取樣冷卻器）能同時對蒸汽，爐水，給水及除氧出水取樣。
取樣器原理
取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,一般要求保證流量在500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準。
取樣的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。
取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
規格型號：QYL-133/0.3 QYL-159/0.35 QYL-219/0.45 0.38 QYL-273/0.55
訂貨說明
1：取樣器管為不銹鋼，殼體為碳鋼。
2：取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。
3：一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4：是否需組合式(即是否要支架、水槽、閥門等）。
取樣種類
1．鍋爐水的取樣
鍋爐水樣品一般從汽包的連續排污管中取出，再引至冷卻器。取樣點應盡量靠近排污管引出汽包的出口處，并盡量地裝在引出汽包后的第一個排污閥門之前。
2．給水的取樣
給水的取樣點一般設在給水泵之后，省煤器之前的高壓給水管上，應該是在給水管的垂直管路上接一小管，給水樣品由此引至取樣冷卻器。給水的取樣管應設在給水加藥后足以混勻的位置上。
3．凝結水的取樣
凝結水的取樣點一般設在凝結水泵出口處的凝結水管道上，不宜裝在凝結水泵入口處，因凝結水泵入口處的壓力低于大氣壓。
4．疏水的取樣
疏水一般在疏水箱中取樣。取樣點通常設在距疏水箱底300mm左右處。
5 將蒸汽樣品通過取樣冷卻器,使其凝結成水。蒸汽取樣器中蒸汽流量一般為20-30kg/h。對樣品引出導管及冷卻器的要求，與水的取樣相同。
取樣點位置
1.給水除氧器給水管道每根給水箱出口管
2.給水省煤器進口給水省煤器進口
3.爐水分段蒸發鍋爐爐水按鍋爐參數要求
4.飽和蒸汽分段蒸發鍋爐飽和蒸汽
5.再熱器高低溫再熱蒸汽
6.過熱器過熱蒸汽、減溫器蒸汽
7.凝結水分段蒸發鍋爐凝結水凝結水出口
8.疏水加熱器疏水加熱器疏水出口
9.疏水疏水箱疏水疏水箱疏水出口
10.疏水暖風器疏水暖風器疏水出口
11.生產回水回水箱回水每根回水管及出口
12.減溫水自制冷凝水自制冷凝水管
